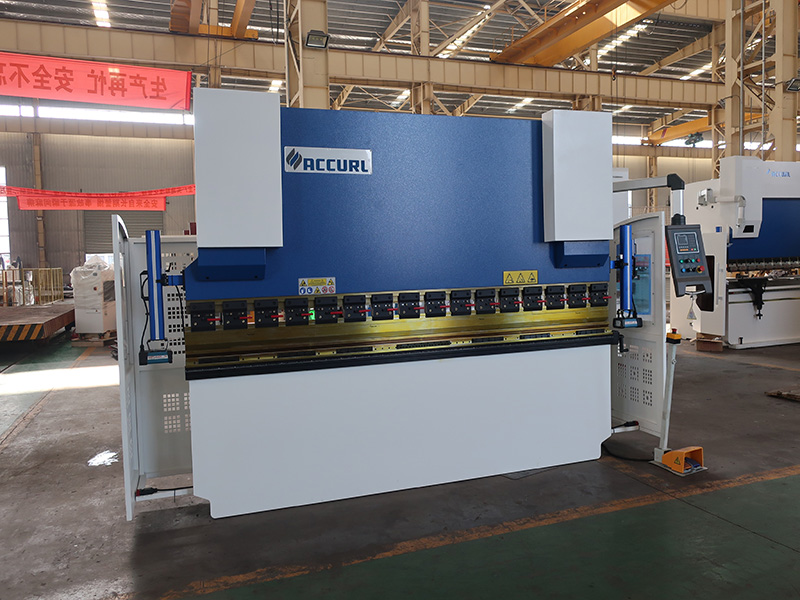

Хидраулична NC притискање на сопирачка 5M CE сертификат за сигурност 300 тони NC прес-сопирање машина за Accurl
Општи карактеристики
● Обработен со висока точност, динамична и статичка стабилност.
● Хидраулична синхронизирана валвуларна технологија со повторливост на точноста на свиткување ви овозможува да го добиете истиот квалитет на виткање на различна страна на работното парче.
● Механизмот за задна оска со единечна оска (X = 500) се движи брзо на вратило од пиштол.
● Кромидните и исполираните хидролошки цилиндри ја чуваат својата прецизност дури и во високи тонажи.
● HOERBIEGER хидролошки систем.
● SIEMENS електрични системи.
● Лесен за користење и подвижна контролна единица му овозможува на операторот да ја избере работната позиција.
Главни карактеристики
● Рамката е тешка, компактна и обезбедува прецизни резултати. Таа е направена од високо ниво
● квалитетен лесен челик и претрпе систематски механички процеси.
● Електрично заварување со висока точност
● Употреба на високо-технолошки досадни машини за екстремно прецизни делови
● ACCURL® ги избира најдобрите производи за да гарантира долготрајни и високо-технолошки машини.
● ACCURL® ги избира најдобрите компоненти.
Карактеристики на производот
● Целосно европски дизајн, рационализиран изглед, моноблок, заварена челична рамка цврста за отклонување момент и висока затегнувачка со ST44 A1 материјал.
● ACCURL Притиснете ја Brake е опремена со корисничкиот интерфејс на Етун, E21 ја обезбедува целата функционалност на новата кочница.
● Автоматско прилагодување на тонажата и мозокот за агли на свиткување. Совршено виткање резултира со едноставен агол на внесување и работење на машината.
● Сите цевки се поврзани со вметнување цевки за да се избегне загубата на маслото и да се распрсне со заварувачки цевки.
● Бол завртката и линија водич е дизајниран за да се подобри прецизноста.
● EZ брзо клин стегање е дизајниран за брзо да ги менува алатките.
● Безбедна ограда и електричен interlocker се дизајнирани за машината да обезбеди сигурност при работата.
Апликација за производ
Пресната сопирачка ACCURL® NC, изработена со големо внимание за деталите, е висококвалитетна машинска алатка. Студиите направени за рамковните флеки ни овозможија да дизајнираме производ кој реагира на најсоодветен и одговорен начин за механичките барања, со што се гарантира стабилна структура, а со тоа и поголема прецизност во свиткување. Оваа функција е уште подобрена со систем на рачно крунисување. Вреди да се спомене е, исто така, можноста да додадете опции и надградби на конфигурацијата, во подоцнежна фаза.
Машински делови
● Машинско рамка
ACCURL® машините се дизајнирани од основа на нашите стручни инженери со само една цел: да се изградат најдобрите машини што можат да се замислат. Со комбинирање на нашите уникатни машински дизајни со достапни материјали со највисок квалитет, ја постигнавме нашата цел и измисливме некои од најсигурни и издржливи машини во светот.
● Хибриден систем
ACCURL® го воведува хибридниот систем по истата цена како и конвенционалниот систем, што доведува до низа предности за клиентот: огромна заштеда на енергија (55% ако се спореди со традиционална машина) и амасивно намалување на потребното количество нафта, благодарение на двојниот резервоар.
● Хидрауличен цилиндер
Сите заптивки во цилиндар се PARKER од САД, кои можат постојано да работат под номинален оптоварување, стабилна работа и висока прецизност.
● Двојно водена рамка
Двонасочниот овен ја осигурува стабилноста и перформансите на работната маса. Ова овозможува да се задржи високата прецизност за време на целата фаза на виткање, дури и со различни алатки и посредници, со што се обезбедува центрирање направено за време на почетните тестови во времето.
● Систем за позиционирање на рамки
Главни ограничувања на торзионската лента на машината:
1) Секогаш за центрифугирање (без исклучување на центарот)
2) Не конусни кривини - Y1 = Y2
3) Невозможна тандемска врска
4) Механички синхронизам на Y1 / Y2
● Панч и умира
Целосна должина мулти V серија од 835мм удари со делумна една
● Мрежен заден дел на оската
ACCURL® притисната сопирачка е опремена со мерач за назад што автоматски ги прилагодува оските X (длабочина) за да се осигура дека вашиот материјал е секогаш позициониран точно, што резултира со завршени делови со повисок квалитет.
X-оска CNC BackGauge:
1) X прецизност серво-управувано назад мерач
2) Рачно прилагодливи R и Z1, Z2-оски
3) со голема брзина со HIWIN линеарни водичи
4) Управувано од DELTA Servo Motors и дискови
5) Комплетна прст на прстите на двојно линеарно упатство
6) X-оската брзина до 800 mm / сек и точност до 0.01mm
● Систем за брзина Arip
Системот за брзина го намалува времето потрошено за менување на алатките за 8,5 пати во споредба со традиционалните системи.
● Нога прекинувач
Нож прекинувач од германскиот Сименс (категорија 4)
● Заштитна светлина завеса
Зад на завесата за сигурносно светло за машината
Производите на ACCURL® комбинираат точност, брзина, флексибилност, издржливост, сигурност и напредна технологија за да испорачаат машини со највисок сооднос на перформансите и цените во индустријата.
Продуктивност
● Автоматска пресметка на позиционирање на аголот, силата и оската
● Лесен за контрола
Разновидност
● Конфигурација на барање
Прецизност
● Систем за структурни надоместоци
● Schneider инвертор-моторизирана оска
● Пропорционална хидраулика
Безбедност
● Машини со директивата CE 2006/95 CE
● Заштитна светлина завеса
Доверливост
ACCURL® има строга политика за избор на неговите компоненти, врз основа на екстенсивно искуство стекнато со децении. Сите компоненти се сертифицирани во согласност со европските стандарди и нивните главни извори се Германија, САД, Холандија, Италија и Швајцарија. Сите структурни делови се пресметуваат според методот на конечни елементи и се користат само висококвалитетни челични S275 и S355 JR имено J2 (+ N)
Спецификации за НС прес машина за сопирање
ТЕХНИЧКИ КАРАКТЕРИСТИКИ | ||
1 | Тип | Хидраулична nc притиснете кочница 5m |
2 | Delem CNC систем | Етун Е21 NC контрола |
3 | ЦПУ контролна оска | YX оска Краун |
4 | Сила на свиткување | 300 тон |
5 | Должина на виткање | 5000 мм |
6 | Растојание меѓу колоните | 3900 мм |
7 | Длабочина на грлото | 400 мм |
8 | Слајд удар | 250 милиметри |
9 | Прилагодување на ударот | 180 милиметри |
10 | Висина на Max.Shut | 535 мм |
11 | SPM | ≥3 мин-1 |
12 | Главна моќност на моторот | 22 KW |
13 | Машина тежина | 27100 кг |
14 | Преглед на големината (LxWxH) | 5400 × 2250 × 3115 мм |
15 | Опција 1 | Estun E200 NC контрола |
Опција 2 | DELEM DA41 контрола на ЦПУ |
